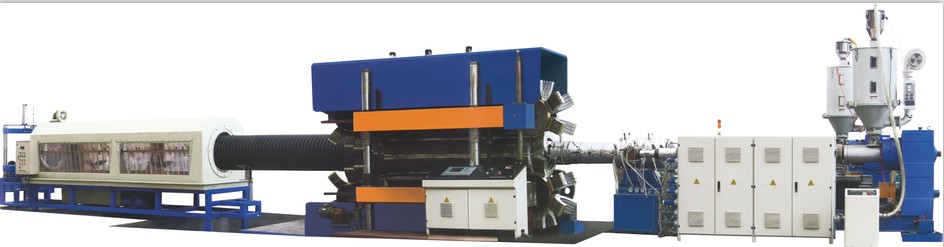

SGB800(內徑Φ200-800mm)雙壁波紋管生產線采用兩臺單螺桿擠出機。雙流道結構、氮化磨光處理機頭。成型機采用立式結構，配有先進的水冷卻系統，真空成型系統，自動潤滑系統以及雙層在線擴口功能，鋁合金材質模塊。整條生產線采用德國西門子公司PLC控制系統，自動化程度高，運行可靠，操作簡便。
該生產線是以HDPE/PP為原料，所生產的雙壁波紋管內壁光滑平整，外壁呈梯形波紋狀，除了具有普通塑料管所具有的耐腐蝕性好、絕緣性高、流動阻力小等特點以外，還因特殊的內外壁中空環形結構，使其具有環剛度大、質量輕、耐高壓、韌性好、耐磨、耐沖擊性強、不易破損、施工方便、安裝成本低、使用壽命長等特點。該雙壁波紋管一般采用擴口承插和密封圈連接，可以有效防止熱脹冷縮的影響，被廣泛應用于市政改造工程、建筑、工農業排水、農業節水灌溉、污水處理工程等領域。
HDPE/PP雙壁波紋管生產線的特點:
SGB800雙壁波紋管生產線是江蘇聯順機械有限公司根據市場要求，吸收國內外同行業先進技術推出的塑料擠出成型領域取得的研究成果，整條生產線適合HDPE、LDPE、PP 等原料的高速擠出。生產線采用直接擠出（雙機共擠）成型工藝，人機界面控制系統，自動化程度高，質量可靠，運行穩定，深受國內外客戶的歡迎。
1. 雙壁波紋管擠出生產線，采用高速雙螺桿擠出機。 單螺桿擠出機：采用PE高速單螺桿擠出機，機筒開槽式設計，配備了低噪音風機，高速硬齒面減速箱。波紋管內外層分別由二臺擠出機獨立供料，可實現內外層使用不同顏色和不同原料的生產，保證擠出效果。
2. 擠出機頭：雙流道結構、氮化磨光處理，口模的特殊設計，適合不同材料、不同環剛度管材的生產。特殊的模具結構保證了內外層壁厚均勻和穩定地成型。

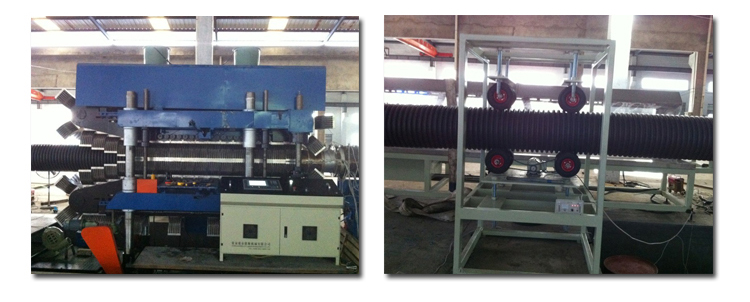

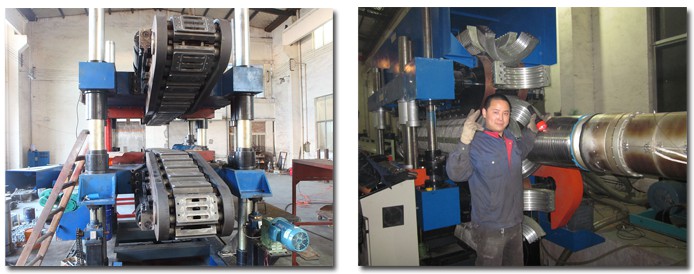

3. 波紋管成型機：采用立式結構，鏈?zhǔn)絺鲃?dòng)設計，配有開放式水冷卻系統以及真空成型系統，可保證連續生產時較高的生產速度。先進的在線擴口功能，無需下線擴口。能顯著減少投資，并提高生產效率。

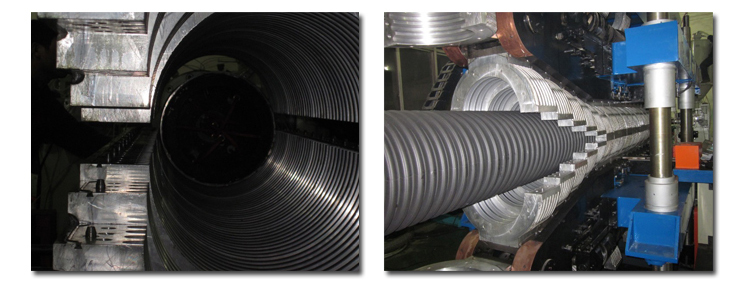

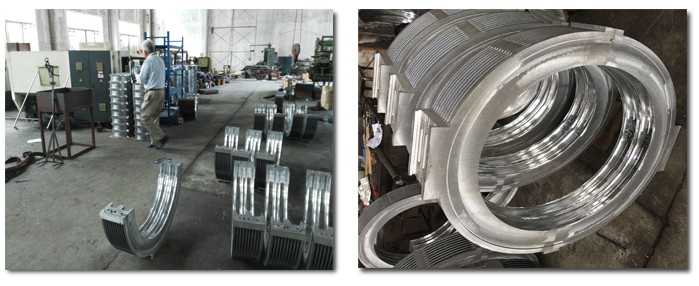

4. 波紋管模塊：特殊合金材料經過鑄造成型的波紋成型模塊，強度和耐磨性，以及優異的散熱效果。先進的模塊快速更換系統，可大大降低更換模塊的時間?？筛鶕?jù)用戶的不同要求，設計不同波型的成型模塊。

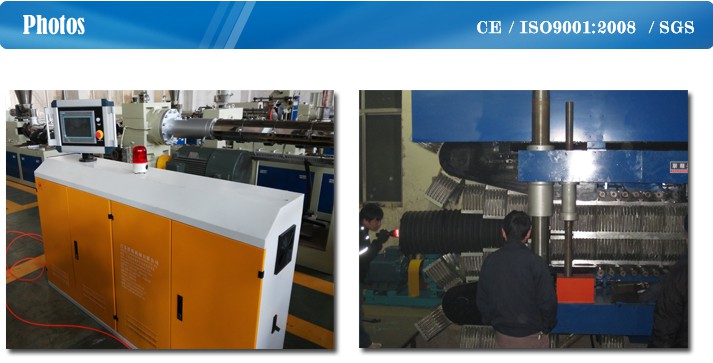

5. 生產線控制系統：采用德國西門子公司PLC控制系統，大屏幕觸摸人機界面，自動化程度高，運行可靠，操作簡便。
型號 | SGB800 | SGB600 | SGB400 | SGB250 | SGB160 |
成型結構 | 立式 | 立式 | 臥式 | 臥式 | 臥式 |
物料 | 粒子/粉末 | 粒子/粉末 | 粒子/粉末 | 粒子/粉末 | 粒子/粉末 |
材料 | HDPE/FRPP/PVC | HDPE/FRPP/PVC | HDPE/FRPP/PVC | HDPE/FRPP/PVC | HDPE/FRPP/PVC |
管徑范圍 | 225-800mm | 250-600mm | 225-400mm | 110-250mm | 75-160mm |
產量 | 850kg/h | 700kg/h | 600kg/h | 350kg/h | 200kg/h |
擴口形式 | 雙壁在線擴口 | 雙壁在線擴口 | 雙壁在線擴口 | 雙壁在線擴口 | 雙壁在線擴口 |
成型速度 | 0.25-3m/min | 0.25-4m/min | 0.25-4m/min | 0.5-5m/min | 0.6-5m/min |
中心高度 | 1600mm | 1600mm | 1150mm | 1150mm | 1000mm |
模塊數量 | 32對 | 32對 | 40對 | 48對 | 50對 |
